按汽水混合器在系統中的位置有以下兩種選擇。

1、汽水混合器安裝在熱水循環泵出水側

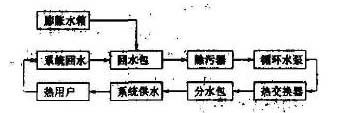

 流程圖1。這種方式的優點是可以提高送水溫度，但水溫應低于水泵出口壓力下的飽和溫度，并有一個安全系數的溫差，以使水不致汽化，如當水泵出口壓力為0.5MPa時，飽和溫度158.8℃，加熱水的溫度可以達到148.8℃，這樣就為高溫采暖創造了條件。但由于水壓的升高加熱蒸汽壓力也必須相應提高，這對于供生括用的小鍋爐房是比較困難的，不是壓力升不上去，就是波動嚴重，給用戶帶來不少麻煩。


2、汽水混合器安裝在循環泵入水側

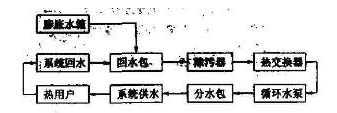

這種汽水混合器系統克服了上述的問題，但送水溫度相對較低。在一項民用采暖熱交換站設計中采用了這種汽水混合器系統，用戶提出了壓力過高難以達到的問題，后改為圖2的系統，使用效果良好。


據現場實際觀察當熱交換置于泵出口時，蒸汽壓力高達0.5-0.6MPa，鍋爐壓力高達0.7-0.8 MPa，甚至更高。當汽水混合器置于泵入口時，蒸汽壓力達0.3-0.4 MPa，即可滿足要求。
