渦旋式蒸汽消聲加熱器(不銹鋼加熱器)-浸沒式蒸汽消聲加熱器
- 產品品牌 鼎興
- 產品型號 DXX
- 產品描述
20年蒸汽消聲加熱器生產經驗,擁有行業領先的消聲技術.浸沒式汽水消聲加熱器振動小、靜音加熱,低能耗、高熱效, 上百萬采購案例,歡迎點擊咨詢....
一、概述及型號編制
1、該產品是本公司在吸收國內外多種直接式加熱器的優點的基礎上，研制出的一種新型加熱器，它具有消聲效果好、振動小、結構簡單，安裝方便的優點。而且節約能源，熱利用率達98％以上，適用于食品，化工等一切用蒸汽制備熱水與開水的場合。
2、型號編制：

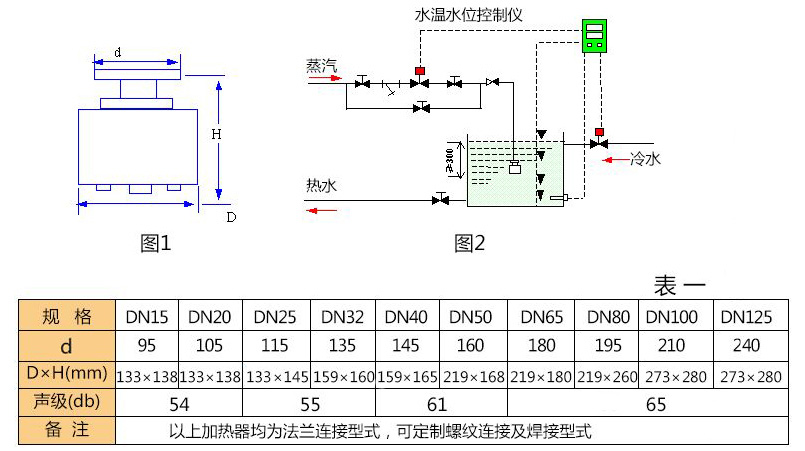

二、外形、安裝尺寸
三、工作原理
DXX旋轉式蒸汽消聲加熱器腔體環壁上分布著若干組大小通徑配套的小孔，當蒸汽從其中的斜向小孔向外高速噴出時，冷水從每組配套的另一小孔中被引射出來，兩者迅速進行熱交換，由于加熱器中的蒸汽是沿切線方向旋轉噴出的，這樣一方面大大減小了蒸汽對被加熱液體的沖擊角度，有效降低了由于蒸汽對液體的沖擊振動而產生的噪聲。另一方面蒸汽沿切線方向旋轉噴出，帶動被加熱液體產生同向旋轉，冷熱對流變得更加頻繁，這個過程使蒸汽汽泡產生的噪聲，被壓到最低限度，且整個容器內的液體在旋轉運動中被很快加熱。
四、工作特性
1、工作特性計算公式：
其中：T—加熱時間（分鐘） M—加熱水重量 G0—單位時間蒸汽耗量（kg/h）
t1、t2—加熱前后的溫度值（℃） i0″—飽和蒸汽熱焓（kcal/kg）C—水的比熱容（kcal/kg·℃）。
2、應用舉例：
在蒸汽工作壓力P=0.4MPa （表壓）時，選用DN32規格的加熱器，把1.5噸水，從15℃加熱到80℃，所需時間T？
查表得知P=0.4MPa時,DN32加熱器蒸汽耗量549kg/h，熱焓656.3kcal/kg。
所以：
五、選型說明
1、設計選型：工作特性公式可變形為：
根據已知的M、C、T、t1、t2、i0″的值，算出所需蒸汽耗量G0。然后根據工況P值，查最大蒸汽耗量表，即可確定加熱器的型號，若單個加熱器蒸汽噴入量不足，可采用多個加熱器并聯加熱。
2、改造選型：按原有蒸汽管道大小，選配同規格加熱器即可。
3、設計選型舉例：
現有5噸的浴室熱水箱一個，在蒸汽工作壓力P=0.4MPa（表壓）時，要求在25分鐘內將水箱內的水從10℃加熱到65℃，問需要選用的加熱器的規格和數量？
對照表2，選用DN50型加熱器一個（G0=1153）即可
在不同蒸汽工作壓力時，加熱器蒸汽耗量G0及飽和蒸汽熱焓i0″-覽表
表2
|
規格 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
熱焓（i0〞） |
|
|
蒸汽工作壓力為P(MPa)(表壓) |
0.1 |
31.36 |
62.72 |
112.9 |
225.8 |
301.1 |
474.2 |
646.3 |
|
0.2 |
46.46 |
92.92 |
167.2 |
334.5 |
446.0 |
702.4 |
650.7 |
|
|
0.3 |
61.41 |
122.8 |
221.1 |
442.1 |
589.5 |
928.5 |
653.9 |
|
|
0.4 |
76.25 |
152.5 |
274.5 |
549.0 |
732.0 |
115.3 |
656.3 |
|
|
0.5 |
91.02 |
182.0 |
327.7 |
655.3 |
873.8 |
137.6 |
658.3 |
|
六、安裝調試
1、該產品使用時，須至少浸入水面下300mm，且離容器的側壁與底部不小于200mm，最好放置于容器的幾何中心。
2、選型時，管道的口徑應大于或等于加熱器的公稱通徑，多個加熱器并聯使用時，蒸汽管道的截面積應大于或等于所有的加熱器連接管截面積之和。
3、蒸汽壓力大于0.5MPa（表壓）時，應裝蒸汽減壓閥減壓，其前加裝過濾器。
4、蒸汽管路上近加熱器處，須安裝止回閥，防止停汽時，發生虹吸現象，導致發生水倒流的事故。
5、近加熱器的蒸汽管應該牢靠結實的固定，使之工作時，不致于擺動。
6、加熱器多臺并聯使用，宜均勻分布，因為重量較大，應加以支撐，安裝定位視現場情況而定。
7、水箱的水溫與水位，宜采用溫度控制儀與水位控制儀進行測控。
8、使用中如果加熱器加熱速度變慢，可能是其內部汽孔被堵塞，應拆下加熱器將堵塞汽孔的雜質清除干凈，并將污物從排污口排出，加熱器最好每個月清理一次。
