自耦降壓?jiǎn)?dòng)柜
- 產品品牌 鼎興
- 產品型號
- 產品描述
三相交流感應電動機在初始啟動時，因負載特性與托動載荷的大小，會使電動機的啟動電流遠大于它的正常工作電流，大的電流沖擊會給電網系統造成諸多不利...
自耦降壓?jiǎn)?dòng)的理念：三相交流感應電動機在初始啟動時，因負載特性與托動載荷的大小，會使電動機的啟動電流遠大于它的正常工作電流，大的電流沖擊會給電網系統造成諸多不利。實際使用中，15KW以上的電動機均應采用降壓?jiǎn)?dòng)電壓的方式來限制啟動電流的增大，應用自耦合變壓器啟動就可解決這一問題。
控制功能：
1、手動、自動控制：在自動狀態下，接收來自消防聯動中心的聯動信號或消火栓按鈕信號，啟動消防泵，并把消防泵狀態反饋至聯動中心。在手動狀態下，就地啟動消防泵。
2、雙電互投：兩臺泵互為備用，工作泵故障時，備用泵延時自動投人運行狀態，同時顯示故障泵故障指示和備用泵運行指示。
3、斷電反饋：供電中心電源斷電后反饋到報警中心，并有斷電指示功能。
4、故障報警：具有故障聲光報警功能，巡檢遇到消防信號，自動退出巡檢進人消防運行狀態。所使用的電動閥也參與巡檢，當電動閥故障時有報警功能。
5、自動控制：當變頻器故障時，具有自動轉人工頻方式啟動消防泵功能。

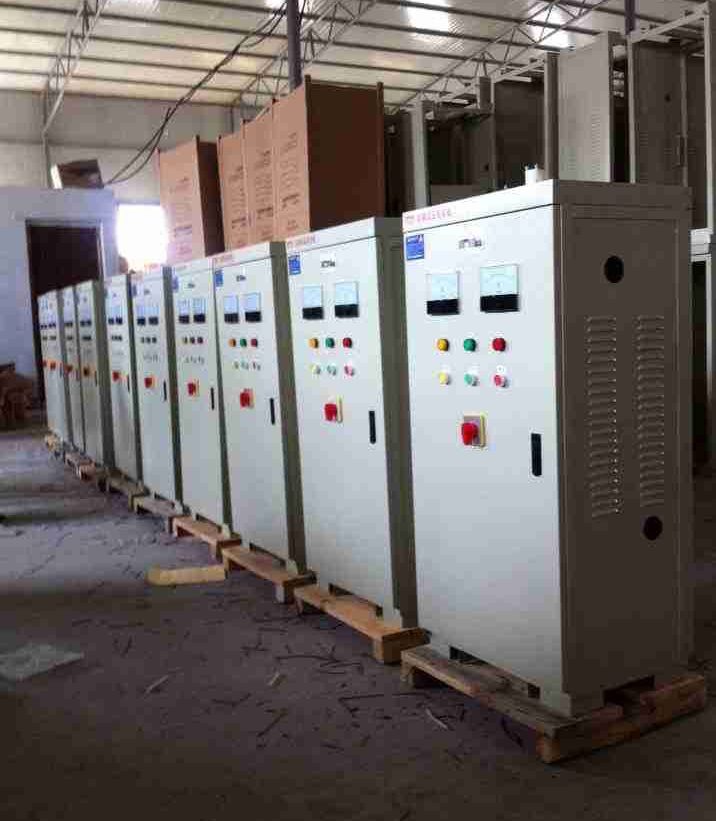

產品簡介——DXXJ01自耦降壓?jiǎn)?dòng)柜
DXXJ01自耦減壓?jiǎn)?dòng)柜適用于交流50/60Hz,額定工作電壓380V(660V)功率至300(500)KW的三相鼠籠型感應電動機作為降壓?jiǎn)?dòng)之用，利用自耦變壓器降壓的方法以改善當電動機啟動時對電網的影響。本產品廣泛用于機械、石油、化工、電力、煤礦、冶金、等領域中的電機系統,該系統還適用于自耦變壓器降壓的方法以改善當電動機啟動時對輸出網絡的影響。
使用環境——DXXJ01自耦降壓?jiǎn)?dòng)柜
■海拔高度不超過2000米;
■周圍介質溫度不高于+40℃，不低于-10℃;
■空氣相對濕度不大于85%;
■震幅不大于0.5毫米，頻率不大于每分鐘600次的震動;
■于垂直面的傾斜度不超過5度;
■在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。
型號及含義——DXXJ01自耦降壓?jiǎn)?dòng)柜
鼎興品牌— —DX
主要技術參數——XJ01自耦降壓?jiǎn)?dòng)柜
■自耦降壓起動是將自耦變壓器串到電動機定子繞組上以降低起動電壓,起動完成后被切除。
■用自耦變壓器引出一個或多個抽頭,來實現降低電壓來起動電動機的起動器。本起動器通常有兩個不同的抽頭(即:65% 85%)用不同的抽頭的電壓比可得到不同的起動電壓和轉矩(出廠時一般接在65%抽頭上,如用戶需要較大起動轉矩可改接在80%的抽頭上)。
■電動機起動時,定子繞組得到的電壓是自耦變壓器的二次電壓,一旦起動完畢自耦變壓器便被短接.額定電壓即自耦變壓器的一次電壓直接加于定子繞組電動機進入全壓正常工作。
■本產品起動電動機時,電源進線的起動電流不超過電機額定電流的3-4倍,最大起動時間不得超過15秒,間隔時間為30秒數次起動時間的總和;若一次已達兩分鐘,則起動后冷卻時間,應不小于4小時才能再次起動,因此,本產品僅作長時間間歇起動應用,不適宜在頻繁操作條件下使用。
DXXJ01系列自耦減壓起動柜適用于交流380V(660V)功率至300(500)千瓦的三相鼠籠型感應電動機作為降壓起動之用,DXXJ01系利用自耦變壓器降壓的方法以改善當電動機起動時對電網的影響。
起動性能
本產品起動電動機時，電源進線的起動電流不超過電動機額定電流的3～4倍，其最大起動時間為2分鐘(包括一次或連續數次起動時間的總和)，若連續起動時間98總和已達2分鐘，則起動的冷卻時間應不少于4小時才能再次起動，因此本產品僅作長時間歇起動之用，不適宜在頻繁操作條件下使用。
產品結構
本產品為箱式防護結構，有自耦變壓器、交流接觸器、智能數顯電機保護器(時間繼電器、時間繼電器)等元件組成，對于75千瓦及以下的產品，系采用自動控制方式，80千瓦及以上的產品，具有手動自動兩種控制方式，由轉換開關進行切換，智能數顯電機保護器在0～240秒內可以自動調節控制起動時間，自耦變壓器備有額定電壓60%(65%)及80%二組抽頭，出廠時接在60%(65%)抽頭上，如果用戶需要用較大的起動轉矩，可接在80%抽頭上，并有過載、斷相及失壓保護。
起動箱電動機保護器和熱繼電器電流整定值：
(1)、75KW及以下者，保護器的整定電流等于或稍大于電動機的額定電流，但不得大于電機整定電流的1.05倍。
(2)、115KW以上者，整定電流等于電動機額定電流乘以控制箱內電流互感器的變比。
安裝和使用
本型補償器安裝在戶內，保證在下列條件下正常工作：
(1)、海拔高度不超過2000米;
(2)、周圍介質溫度不高于+40℃，不低于-10℃;
(3)、空氣相對濕度不大于85%;
(4)、震幅不大于0.5毫米，頻率不大于每分鐘600次的震動;
(5)、于垂直面的傾斜度不超過5度;
(6)、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。
在安裝完畢使用前，必需按接線原理圖復核接線是否正確，按電動機實際起動時間的要求調整時間繼電器的動作時間，按電動機的額定工作電流，調整電動機保護器或熱繼電器的動作電流，然后進行動作試驗。
